属于哪个专业（消防、强电、弱电）？具体是怎么回事，请大家帮忙！

一样的系统，不同的叫法。

可以划分到强电专业，也可以到弱电专业。

这些加起来就是智慧用电了

安科瑞电气股份有限公司

新疆中恩高科技管业有限公司电气火灾监控系统的设计和应用

关注微信“AcrelZRH”了解更多

摘要：本文以安科瑞电气火灾系统在新疆中恩高科技管业有限公司的应用为案例，介绍电气火灾系统实现对现场设备的系统集成，数据的采集、传输以及存储，验证了该系统的功能及实用性。

关键词：新疆中恩；Acrel-6000B、ARCM200

1 概述

近十年的火灾事故中，电气火灾居首位，且年均发生次数占火灾年均总发生次数的27%，占重特大火灾总发生次数的80%，且损失占火灾总损失的53%，而发达国家每年电气火灾发生次数占总火灾发生次数的8%~13%。事实上，电气火灾已成为消防安全的主要致灾因素，不仅次数多、损失大，而且多年来一直居高不下。故而电气火灾的预防显得更加重要。

安科瑞电气股份有限公司自主研发的Acrel-6000/B电气火灾监控系统能够实时监测各个重要回路的漏电流等参量来实现电气火灾的预防。本系统后台在显示各个探测点位数据的同时，还提供越限声光报警、人性化的界面等功能。本系统实现了配电系统的24小时无人实时监控，减少了人力成本，提高了电气火灾隐患的排除效率。

本文就电气火灾系统在新疆中恩高科技管业有限公司项目中的应用，简单介绍安科瑞Acrel-6000/B电气火灾系统的实际应用和其实际意义。

2 设计依据

GB50045-95(2005版)《高层民用建筑设计防火规范》，其中在条文9.5.1里规定:高层建筑内火灾危险性大、人员密集等场所宜设置漏电火灾报警系统。

国家标准《建筑电气火灾预防要求和检测方法》有关条文也明确要求“应在电源进线端设置自动切断电源或报警的剩余电流动作保护器。

电气火灾监控系统的产品应满足:GB14287.1-2014《电气火灾监控设备》、
GB14287.2-2014《剩余电流式电气火灾监控探测器》、GB14287.3-2014《测温式电气火灾监控探测器》

电气火灾监控系统的安装和运行应满足GB13955-2005《剩余电流动作保护装置安装和运行》

电气火灾监控系统的供电应满足GB50052《供配电系统设计规范》的要求

电气火灾监控系统的设计应满足《电气火灾监控系统的设计方法》的要求(暂行规定)

GB 50116-2013《火灾自动报警系统设计规范》

3 项目概况

本项目为新疆中恩高科技管业有限公司，监控范围是园区配电房20只安科瑞ARCM200L多回路漏电火灾监测仪表，现场通过对仪表数据采集、分析、处理，从而分析数据，进而提高能源利用效率、有效促进和保障电气火灾与消防电源水平的提升，并在安全用电方面发挥重要作用。

4电气火灾系统组成

1)站控管理层

站控管理层针对电气火灾监控系统的管理人员，是人机交互的直接窗口，也是系统的最上层部分。安科瑞电气火灾监控系统主机充分考虑到用户的操作习惯，和持续稳定运行，参照的相应的国家标准和规范。主机主要由监控软件、触摸屏、UPS电源、打印机等设备组成。将现场的各类数据信息进行计算、分析、处理，并以图形、数显、声音、指示灯等方式反应给终端管理人员。使管理人员能够实时掌握系统动态，且实现故障信息可追循，信息可导出等功能。

鉴于本项目中仪表点位以及数据量的规模，现为项目配置安科瑞Acrel-6000/B主机，本主机的具体参数见下文介绍。

2)网络通讯层

本项目中的所有仪表须严格按照手拉手的形式连接，且所有的通讯总线须沿着弱电桥架铺设，发生漏电流报警时也可以根据后期我方提供的点检表快速定位故障回路，快速排除故障。

现场电气火灾探测器通过双绞线（ZR-RVSP2*1.0）以手拉手方式进行通讯连接，每根总线的仪表数量在64只左右。

3)现场设备层

本项目中主要是针对新疆中恩高科技管业有限公司配电房的进线回路安装安科瑞嵌入式电气火灾探测器ARCM200，通过嵌入式电气火灾探测器实时监控配电回路的漏电流大小来显示整个配电系统的工作状态。

ARCM系列剩余电流式电气火灾监控探测器，是针对
0.4kV 以下的TT、TN
系统设计的，通过对配电回路的剩余电流、导线温度、过电流、过电压等火灾危险参数实施监控和管理，从而预防电气火灾的发生，并实现了对多种电力参数的实时监测,为能耗管理提供精确的数据。产品采用先进的微控制器技术，集成度高，体积小巧，安装方便，集智能化，数字化，网络化于一身，是建筑电气火灾预防监控、系统绝缘老化预估等的理想选择。产品符合
GB14287.2-2005《电气火灾监控系统
第2部分：剩余电流式电气火灾监控探测器》的标准要求。

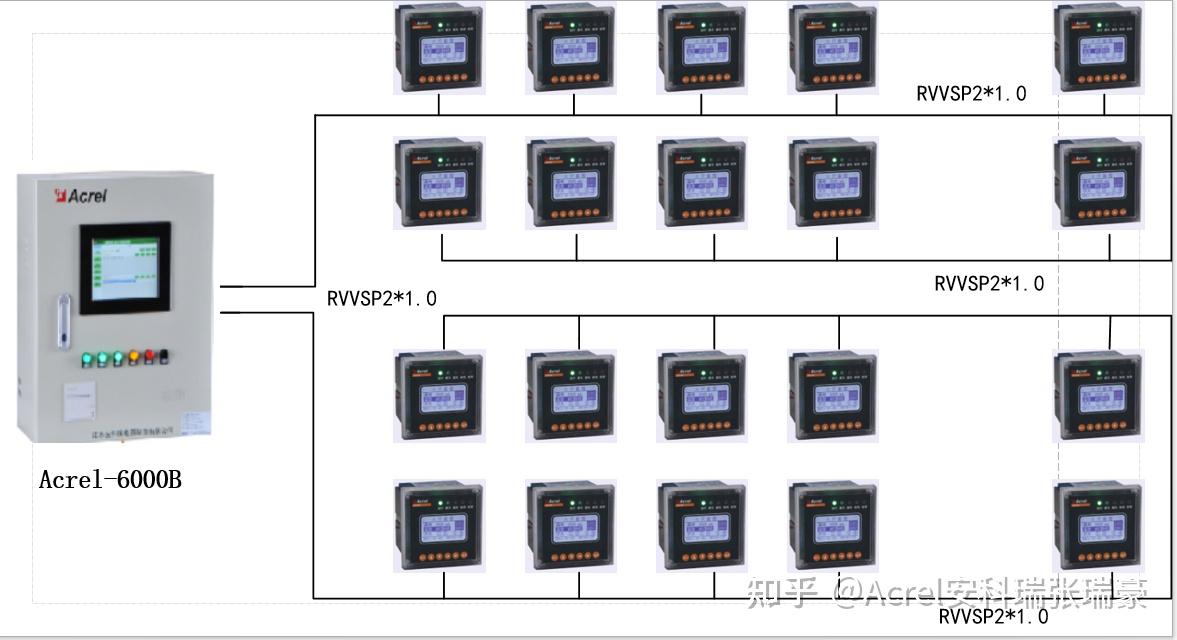

系统结构拓扑图如下：

5电气火灾系统主机功能

1、监控报警功能：监控设备能接收多台探测器的漏电、温度信息，报警时发出声光报警信号，同时设备上红色“报警”指示灯亮，显示屏指示报警部位及报警类型，记录报警时间，声光报警一直保持，直至按显示屏“复位”按钮远程对探测器实现复位。对于声音报警信号也可以使用显示屏“消声”按钮手动消除。

2、故障报警功能：通讯故障报警：当监控设备与所接的任一台探测器之间发生通讯故障时，监控画面中相应的探测器显示故障提示，同时设备上的黄色“故障”指示灯亮，并发出故障报警声音。

电源故障报警：当主电源或备用电源发生故障时，监控设备也发出声光报警信号并显示故障信息，可进入相应的界面查看详细信息并可解除报警声响。

3、自检功能：检查设备中所有状态指示灯、显示屏、喇叭是否正常。

4、报警记录存储查询功能：当发生漏电、超温报警或通讯、电源故障时，将报警部位、故障信息、报警时间等信息存储在数据库中，当报警解除、排除故障时，同样予以记录。历史数据提供多种便捷、快速的查询方法。

5、电源功能：当主电源发生停电、欠压等故障时，监控设备可自动切换到备用电源工作，当主电源恢复正常供电时，自动切回到主电源，切换过程中保证监控设备连续平稳运行。

6、对探测器控制功能：通过监控软件操作，可对连接到本设备的所有探测器进行远程复位控制。

7、权限控制功能：为确保监控系统的安全运行，监控设备软件操作权限分为三级，不同级别的操作员具有不同的操作权限。

6结束语

随着智能建筑及电力系统智能化的发展，政府及民众对电力系统的电气安全以及消防安全的认识度和重视度越来越高。企业建筑、公共建筑以及商业建筑等安装漏电火灾监控系统是智能化建设的一种趋势。电气火灾系统有利于发现安全隐患，及时提醒管理者处理电力安全隐患，对火灾预防有着重要的意义。本系统在新疆中恩高科技管业有限公司投入运行以来，帮助甲方发现和整改了多处电气安全隐患，大大提高了工作人员的工作效率，保证了购物广场的日常营业的稳定有序的进行，并为也管理者的消防管理提供了科学的依据。

漏电火灾报警系统、漏电火灾监控系统、电气火灾监控以及剩余电流监控系统实际是同一种监控系统的不同说法，大体上都属于电气火灾监控系统的范畴。

在解释这些系统具体的区别之前，先来了解一下“漏电“、”剩余电流”、”电气火灾“的概念，才能够对以上的系统有更直观的了解。

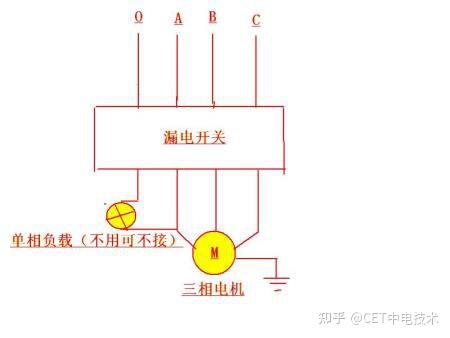

1、漏电：是由于绝缘损坏或其他原因而引起的电流泄漏。电器外壳和市电火线间由于某种原因连通后和地之间有一定的电位差就会产生漏电。，所以一般说剩余电流其实就是指漏电。

2、剩余电流：通过RCD主回路的电流矢量和的有效值，剩余电流监控系统就是通过检测电路中的剩余电流大小来实现对电路的保护。但是在实际的生产生活中，由于漏电和剩余电流产生的原因基本上是一致的，这两个名词通常混用。

3、剩余电流（漏电）监控则是通过剩余电流式电气火灾监控被保护线路中的剩余电流(漏电流)的值变化，将数据上传至电气火灾监控系统并同时发出声、光报警。

4、电气火灾监控实际指监控由电气故障（电线、电缆绝缘层损坏产生的漏电、线路老化、线路过载、接触不良等）导致的火灾，主要的引发因素是漏电，也包括短路、电弧等因素，实际的监控对象不仅包括漏电，还有温度、电压、电流、热解粒子等。

电气火灾监控系统由电气火灾监控设备、电气火灾监控探测器组成，电气火灾监控探测器采集本地的剩余电流、温度等信号，上传至电气火灾监控设备或系统进行数据分析和处理，完成对电气火灾的实时监控、报警及保护，消除电气火灾隐患。

如果还是有很多小伙伴不理解，那以我司的CET中电技术的电气火灾监控系统为例。我司的电气火灾监控系统包括PMC系列电气火灾监控设备、PMC系列剩余式电气火灾监控探测器、PMC系列测温式电气火灾监控探测器、PMC故障电弧探测器以及PMC系列多功能融合探测器等终端进行数据采集。

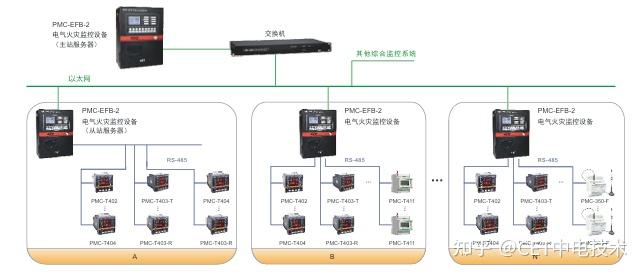

这些产品选型全面，功能丰富，符合国家标准要求，并且有多种组网形式以便满足不同应用场景。如适用于大型项目对通信要求比较高的场景：

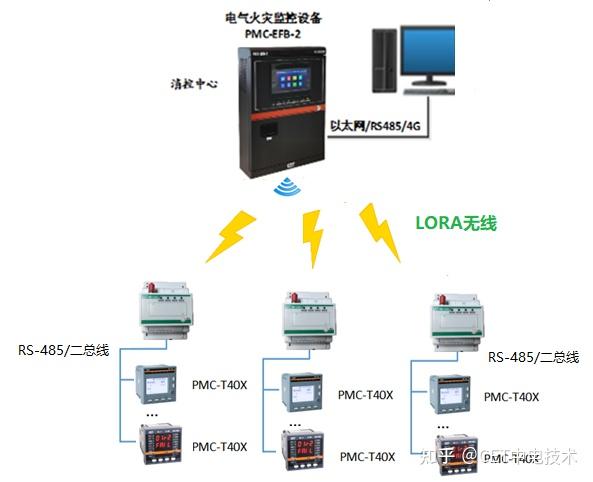

适用于中小型改造项目需要无线组网的场景：

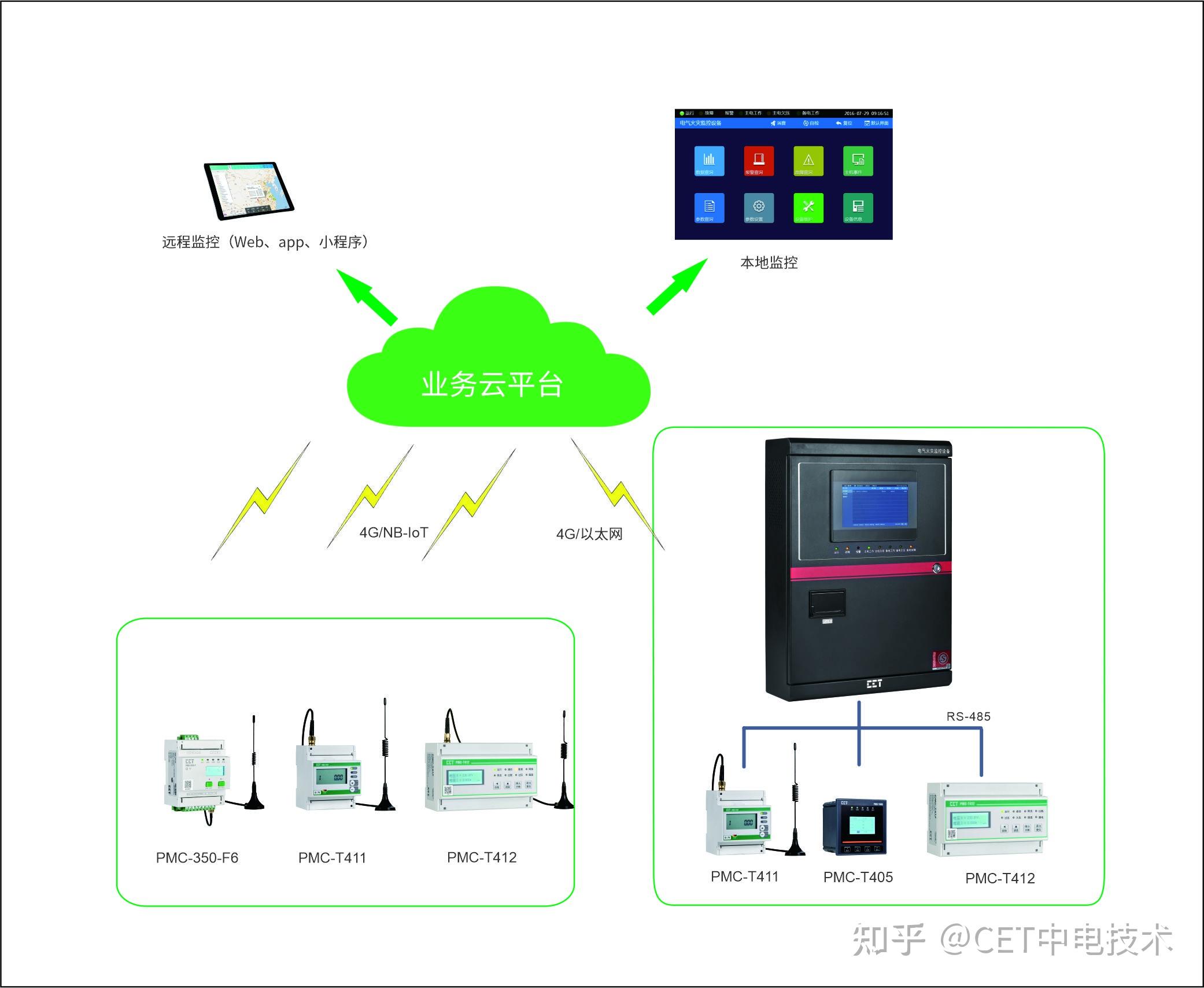

适用于监控方式灵活的云平台组网场景：

这些电气火灾监控探测器通过采集、监控、预警和报警将数据上传到电气火灾监控系统，电气火灾监控系统监测整个探测点实时状态，及时定位和显示系统各类故障或异常情况，故障点位置等，使得火灾隐患无所遁形。

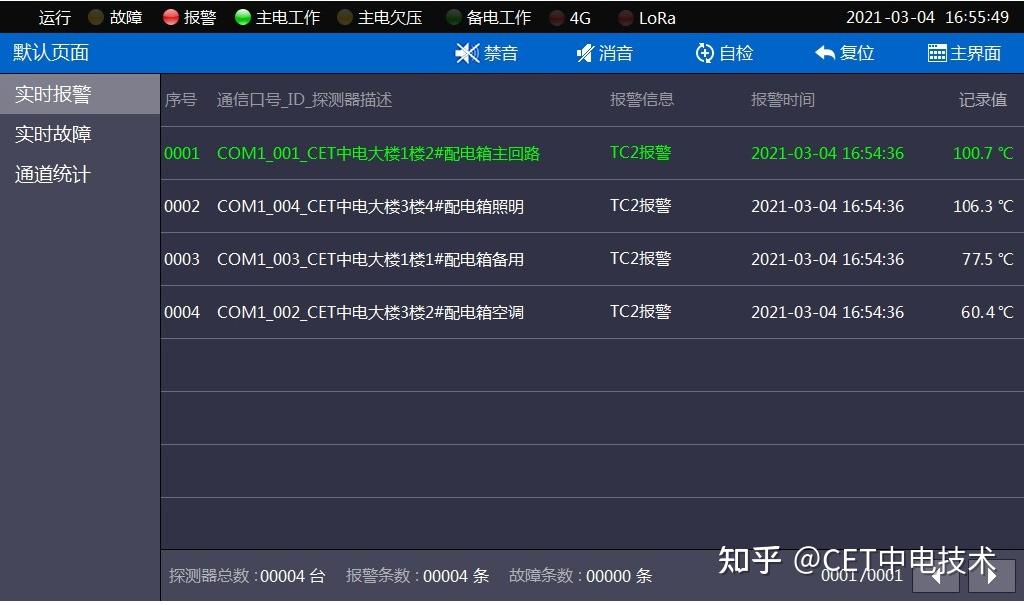

1、火灾预警与报警，通过系统报警画面、声音、光闪烁等方式通知管理人员，并触发消防联动；监控设备支持主、备供电自动转换，防止停电造成损失。

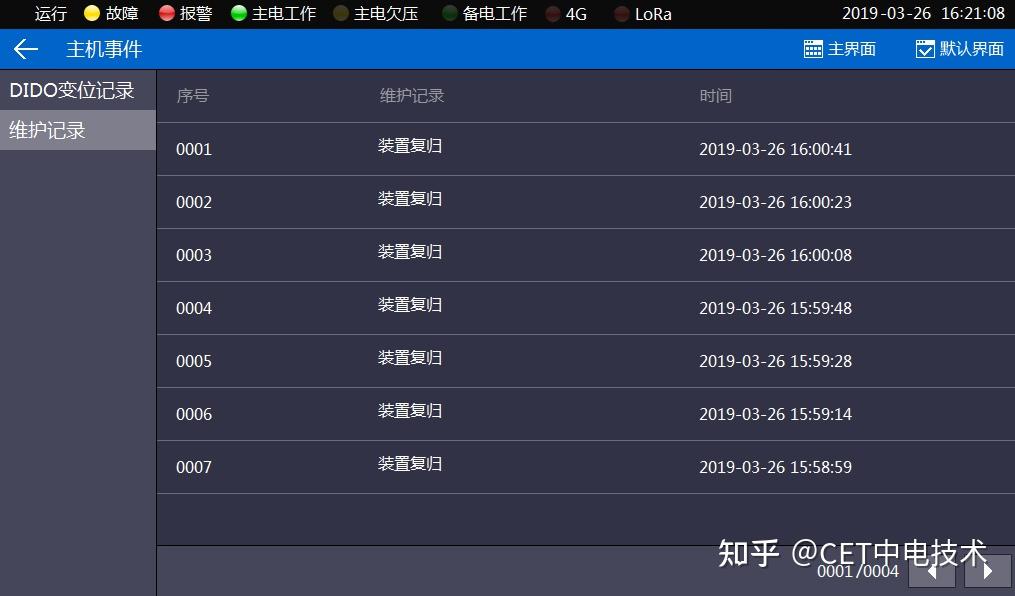

2、超大容量事件顺序记录功能，支持历史记录的保存、查询和打印；剩余电流保护、温度保护、过电流保护。

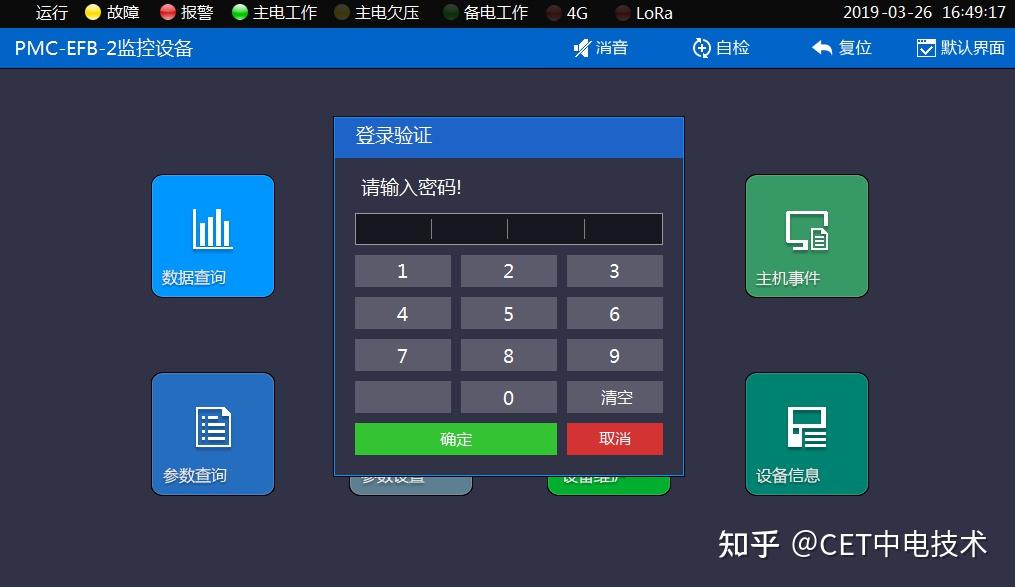

3、可定义不同级别用户权限，多权限管理实现系统安全稳定运行；具有自检、在线升级功能，便于维护管理，支持组网以及与其他系统集成。

目前，CET电气火灾监控系统已经在商业广场、大型工厂及库房、石油化工企业、批发市场、城中村、畜牧业、港口船舶及轨道交通、医院、高校等项目中有所应用。

如果想要了解更多关于电气火灾监控系统的相关讯息，详情戳 @CET中电技术
