电子围栏有哪几种

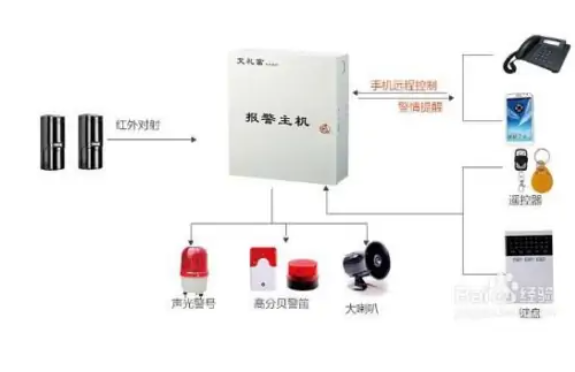

1、红外对射，包括发射端、接收端、光束强度指示灯、光学透镜等。

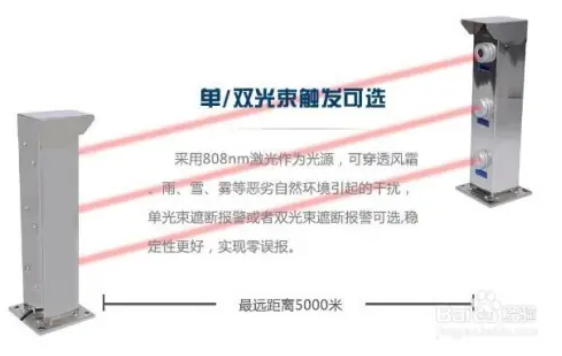

2、激光对射，由激光发射设备和激光接收设备两部分组成。

3、电子围栏，由电子围栏主机、线缆等部分组成。

4、微波对射，由发射器和接收器组成。

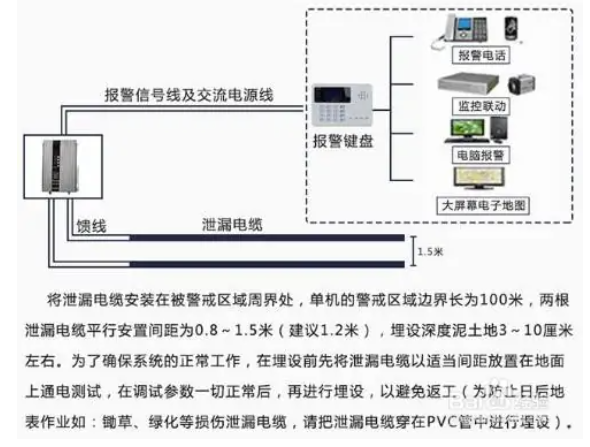

5、泄露电缆，利用泄露同轴电缆作为传感器，由两根平行埋在地下的泄露电缆和发射设备、接收设备组成。

6、张力围栏，由按一定张力平行拉紧的铁丝及立柱网组成。

7、振动电缆，由控制器、电缆组成。

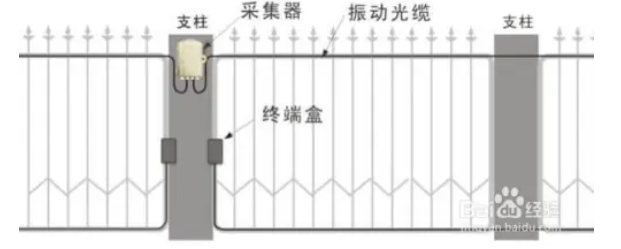

8、振动光纤，有防区型、定位型两种。

下面我们谈谈他们都是怎么安装吧

电子围栏的安装按其在现场的安装位置，分为独立式，附属式和墙顶式三种基本安装形式。

独立式电子围栏，直接架设在地面上。其高度约2米左右，一般安装10-12根线缆。考虑到设备和人身安全，要求在独立式电子围栏的一侧或两侧，安装不低于1.2m的防护墙或围墙。其间的净空距离应不小于1m。使独立式电子围栏正常工作部位处于一个公众通常难以接近的封闭区域内。

2

附属式电子围栏附属在围墙上，附属式电子围栏主要用在有较高安全级要求而不占用外围土地的场合。对现有围墙有三点要求。一是围墙应有足够的牢度，能承受电子围栏的张力和压力。二是围墙的高度应不低于2m。三是围墙的网孔必须小于50mm，以免人手伸入，触及附属在墙内侧的电子围栏。

3

墙顶式电子围栏，在中国较为普及，架设在现有围墙的顶部上方或侧方。可以垂直安装或倾斜一定的角度安装。电子围栏的高度为0.8m左右。

4

电子围栏的安装根据不同的安全等级，配置合适的能满足要求的电子围栏。通常把安全等级分为三级如下：

1.具有威慑性—整个周界设一个防区，如安装在墙顶上的4线系统。具有阻挡报警和威慑作用。

2.中等安全级。每一防区长度不大于300米，大于300米的应分成多个防区。

3.高等安全级。每一防区长度定在100米之间，整个围栏分成多个防区。每个防区都具有各自独立的触发报警器，可指示报警所在防区。报警输出通常和CCTV、红外对射、射灯，报警器等其他安防系统联动。 在实际使用时，每一防区的长度应根据长度、地形和经济需要设定。

电子围栏围栏线是如何安装的?

　　1 原则:

　　1)一个防区为一个串联回路,自主机到电子围栏必须串联,不得并联.

　　2)导线跨接处,必须使用耐高压导线连接,以免造成间隙不够大或短路等现象.因此在以下四种情况下:

　　①主机高压输出端到电子围栏始端的连接线;

　　②电子围栏的上层导线转接到下层导线的跨接线;

　　③电子围栏的末端回到主机的连接线;

　　④ 相邻两段电子围栏之间的连接线均必须使用额定耐压不低于20KV的耐高压绝缘导线.

　　3)接地的原则,接地点一般选择在电子围栏的末端,但是,当防区加入避雷器时,避雷器的接地点应在电子围栏的始端.

　　4)强电及避雷器必须有良好接地,接地电阻<10Ω.

　　5)强电与弱电接地必须分开并≥4m .

2 安装要点:

　　1)围栏线应采用分段安装的方式固定,同一条直线或同一防区建议分为一段.不在同一条直线上的网线分几次安装.

　　2)展放合金线:采用放线架或适当方式放线,切莫任意放,以免出现打结和不平整现象.可以四根同时展放,但注意不要交叉.

　　3)紧线:将合金线的一端用线线连接器(或自我缠绕)固定在一端终端杆绝缘子上,然后将4根合金线对应放入中间杆绝缘子或承力杆绝缘子的线槽内,最后穿入紧线器,用力将合金线拉紧并用线线连接器(或自我缠绕)固定在另一端的终端杆绝缘子上.然后调整紧线器使4条线同时绷紧并相互平行.平行的多条线应同时拉紧.

　　7.接地体制作:

　　每个主机下必须打入一个接地体,每隔100m设置一接地体,接地体标准:大于40×40×4×1500mm(有M10以上的接地螺栓或孔)标准镀锌接地角铁,垂直打入地下,接地体与避雷器支架、升压器接地端可靠连接,接地电阻<10Ω.不够时可加入降阻剂.强电接地与弱电接地必须相互隔离,并且必须有>4m的距离.

　　8.RS485信号控制线、围栏控制器电源线的铺设:

　　若有预埋管道则可直接利用,否则利用PVC管进行穿管敷设,敷设要求符合管道配线要求,管道中主要有:RS485信号控制线RVSP2×0.75mm?圆形双绞线、围栏控制器电源线RVV2×1.5mm的护套线(从主机并接到每个围栏控制器上,距离超过600m需加大线径).

　　9.警示牌的安装:

　　安装"电子围栏 禁止攀登"警告标识牌一块,可以用合金线固定在围栏线上.

　　10.围栏控制器(主机)的安装:

　　1)将围栏控制器安装于围栏下方、围栏分区处(图纸中标定的位置),使围栏控制器与围栏间隔为40cm左右,用膨胀螺栓固定于墙上.

　　2)将围栏控制器与接地扁铁作良好的连接.围栏控制器接地(弱电接地,于通讯线屏蔽层相连),与高压围栏接地(强电接地)相互隔离,避免干扰.

　　3)将围栏控制器的高压引线通过PVC配线管与围栏相接,接头处应采用线线连接器(或自我缠绕)可靠连接.

　　4)RS485总线、报警输出线、及电源线与高压线分开,使用单独的配线管.

　　5)将高压避雷器可靠连接于周界围栏起始端与地线之间(注意防水方向).

　　11. 主机与计算机间为RS232通讯:主机与计算机两端同时加入RS232-RS485转换模块既可

一套非常全面的弱电电子围栏系统施工方案

智能化

2024.1.09

大家好，我是勤保 。最近勤保会员群的读者咨询电子围栏系统施工方案，今天分享一套非常全面的电子围栏系统施工方案，建议收藏备用。可作投标方案。

此套完整的word方案，会员有下载点击

电子围栏前端安装

安装原则：先将终端杆、承力杆、中间杆分别组装好；然后在墙上选择相应位置打眼，将三种杆分别固定；最后挂合金线，安装主机，通电调试。安装流程图如图：

4.1前端安装方式

4.1.1墙顶式安装（4线）

电子围栏直接安装在围墙的顶部或是倾面安装。围墙高度应在1.8M

以上，线杆的安装可以有焊接，卡箍或预埋三种方式，视围墙结构状况选

择较合适的方式。例如，在铁栅围墙上，可采用焊接法；在混凝土围墙上，

可受用预埋方式；在砖墙上可采用卡箍方式，只要能稳固，美观，也可采

用别的方法。

4.1.2附属式安装（12线）

附属式电子围栏附加在围墙或者栅栏上部或者内侧，围墙直接承受电子围栏的压力和导线张力。所以在安装之前必须保证墙体的结构强度，如果不牢固，应预先加固。电子围栏前端最上面一根金属导体线离墙顶或者栅栏顶部的间距应不小于700mm。

4.1.3独立式电子围栏

独立式电子围栏安装在距围墙内侧约1米地带。由于其高度达2.1m 到2.4m ，导线数达4-20线，所以导线对终端拉线杆和承力杆的张力较大，因此，终端拉线杆必须有足够的强度，终端拉线杆的埋设必须稳固。如果土质坚实，可直接将终端拉线的下端埋入地下60mm作固定。如果终端接线杆的刚性不够，应增加支撑。中间杆虽不承受导线的张力作用，但必须支持多线的压力，因此，也需要安装稳固。

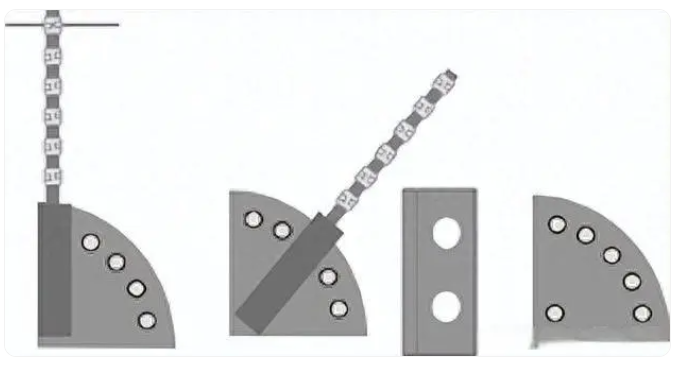

4.2周界围栏安装角度：（与墙顶面的夹角）

4.2.1根据现场的情况及甲方要求确定电子围栏安装角度

（0°、22.5°、45°、67.5°、90°、112.5°、135°、157.5°、

180°）和倾斜方向（内倾式、外倾式、垂直式或水平式安装）。

4.2.2根据周界环境：居民区、学校附近建议为内倾或垂直安装，空旷地带建议为外倾，围墙高于2.5米时可以采用水平安装。

4.2.3根据保护对象：防止外界入侵时建议为外倾式安装，防止内部翻越时建议为内倾式。

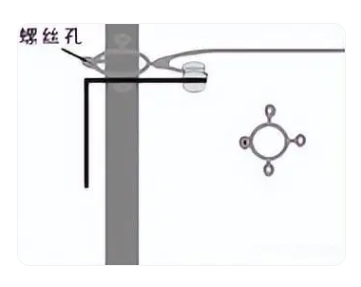

4.3终端杆及终端杆绝缘子安装

把终端杆绝缘子套在终端杆上，再用螺丝刀把绝缘子上的螺丝拧紧，注意方向一致。考虑到距离越长，拉力越大，终端杆一般每50m或者大的拐角和分区处需安装。承力杆可用终端杆代替。

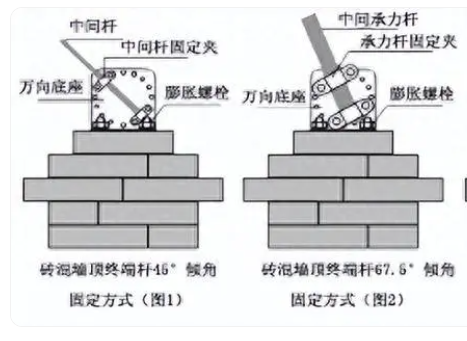

4 . 4中间杆及中间杆绝缘子安装

用中间杆固定件、M5×12螺栓将中间杆固定在万向底座上（注意：围栏合金线方向与万向固定座两固定孔的连线相互垂直，安装倾角符合要求）。

中间杆绝缘子是螺纹式的绝缘子,分为螺杆和螺帽两部分,先把螺杆套入过线杆,再把螺帽拧上,当螺帽没拧紧时,调整好方向和距离（要求每根杆子的方向和距离保持一致），拧紧固定好即可。中间杆一般3-5m安装一根。见下图

4.5收紧器安装

中间收紧器是一直挂在前端围栏上的,安装合金导线时,把导线从中间收紧器侧面的圆孔穿入,再对准并穿过其中间的中缝,最后通过另一侧面的圆孔穿出。如图，注意：紧线时切勿紧过头，如果紧线过紧，热胀冷缩，冬天下可能会发生断裂。

4.6避雷器安装

避雷器应先通过自身的螺母固定在避雷器安装支架上面，避雷器通常安装在脉冲主机的上方，也可安装在墙体上，每一个防区都必须安装一个避雷器。

4.7合金线之间的连接

用线—线连接器连接，先将需连接的两导线头，穿入连接器中，再用螺母将导线压紧在连接器中。由于压接不一定很紧，可能有松动，所以还需将二个头分别绕在合金导线上，紧绕不少于5圈。

4 . 8围栏警示牌的安装

固定在最上面一根合金线上，警示牌需靠杆安装，根据实际情况决定距离，一般每10m一块。

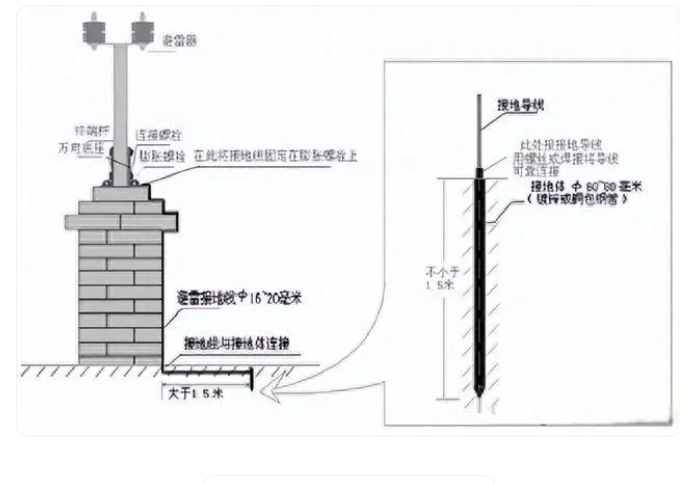

4.9接地

接地要求：依据“GB/T 7946-2008”的接地原则与电力弱电接地分开。此电子围栏系统有：主机高压输出接地、主机的弱电接地、避雷器下的避雷接地三种接地，高压接地与避雷接地可以共用，但必须与弱电接地分开，而且两个接地桩之间的距离不小于10米。接地桩埋地深度不小于1.5米，弱电接地电阻值应小于4Ω。高压电接地电阻值应小于10Ω。避雷接地用16～25平方毫米的铜导线可靠连接。

4.10地下布线

4.10.1电子围栏需要地下布线时，应选用额定电压20KV的高压绝缘导线，穿入绝缘穿线管。其中带正极的导线和带负极的导线穿入不同的绝缘管。

4.10.2电子围栏的地下布线，应尽可能避免高压绝缘导线的接头。因为地下通常较潮湿，接头处很难保持良好的绝缘强度。如果无法避免接头，应加强接头部分的绝缘度。例如采用硅橡胶包封，或者把接头转向地面之上。

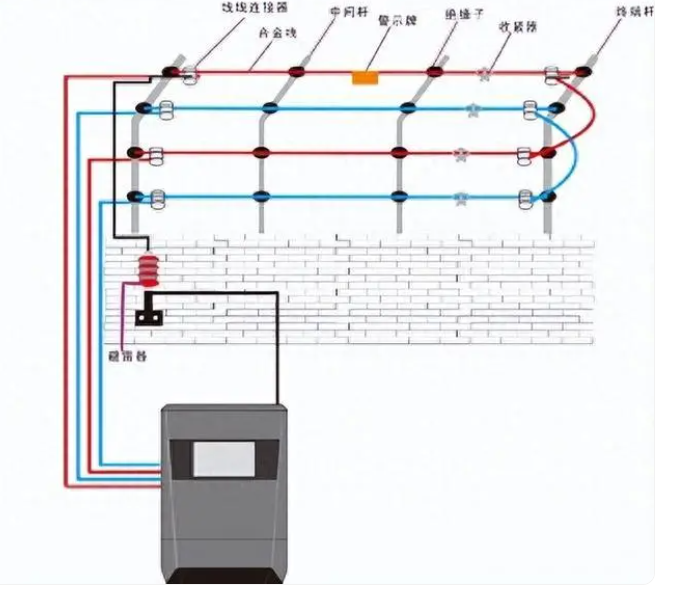

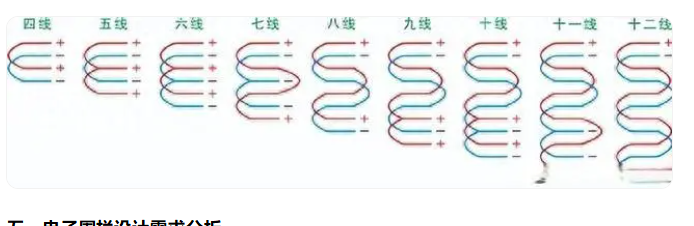

4 . 11常用连线方式

五、电子围栏设计需求分析

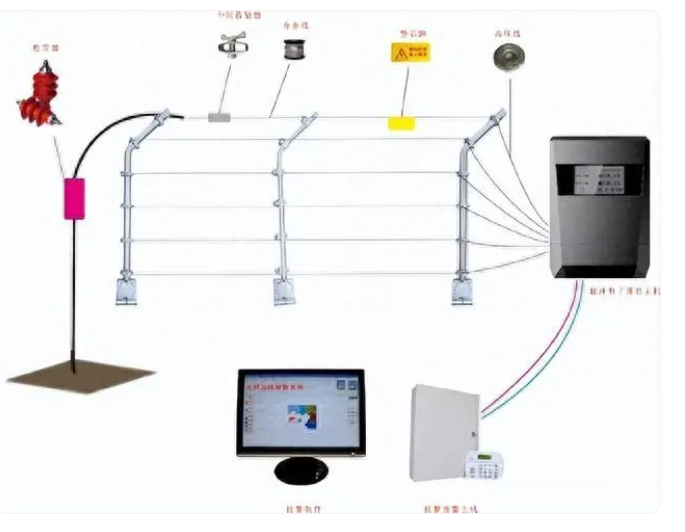

5.1电子围拦系统布线示意图

5.2电子围栏系统组成部分

电子围栏由控制端+控制器+围栏周界三部分组成。

5.3控制端控制方式：

5.3.1控制端分为键盘控制、计算机直接控制和网络控制三种控制方式，每个控制端可控制8个防区。

5.3.2网络控制：主机“键盘输出”信号通过RS485/RS422转换器接入交换机或路由器，再通过网线接入计算机的控制方式。

5.3.3直接控制：主机“键盘输出”信号接入RS485/RS232转接器接入计算机的控制方式。

5.3.4键盘控制：主机“键盘输出”信号直接接入键盘的控制方式。

5.3.5使用三种控制方式时：主机“高低压切换”开关必须打到自动模式。

5.4电子围栏周界需求分析

以（图一）单防区控制器6线制为例：

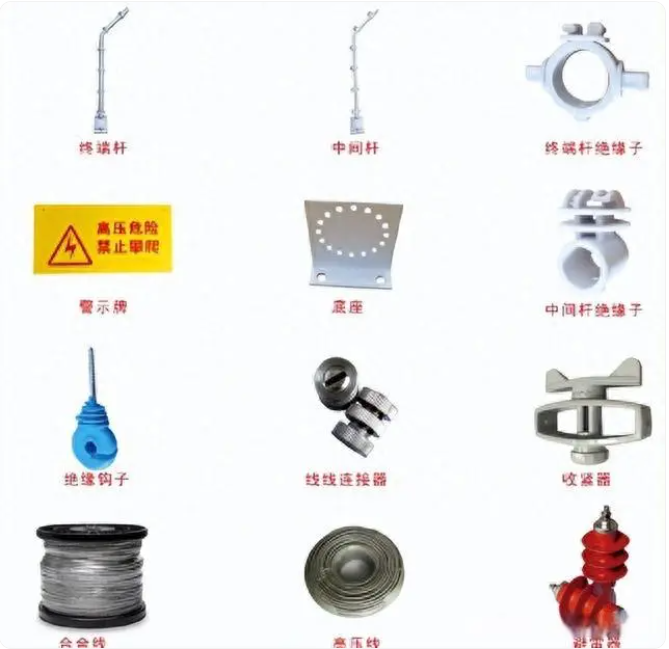

5.4.1电子围栏周界组成：控制器、终端杆、终端杆绝缘子、中间杆、中间杆绝缘子、螺纹式线-线连接器、紧线器、警示牌、报警器、避雷器、合金线、高压绝缘导线及万向底座和中间杆底座等组成。

5.4.2 控制器：每防区需要一台控制器。

5.4.3 终端杆：周界围栏的终端和末端及围栏拐角处以及围拦每40米处接一根终端杆，终端杆根据甲方的地理环境可适当作出调整。

5.4.4 终端杆绝缘子和固定夹：在围栏的终端和末端的终端杆各需6个终端杆绝缘子，处在围栏中间和拐角处的终端杆每一根终端杆需6个终端杆绝缘子。

5.4.5 中间杆：中间杆从终端杆开始每4米(<5米)接一根。

5.4.6 中间杆绝缘子：每一根需6个中间杆绝缘子。

5.4.7 在合金线连接处和高压绝缘导线与合金线连接处需要线-线连接器连接。

5.4.8 避雷器：每个防区安装1个避雷器。

5.4.9 紧线器：用于收紧合金线，在每一条合金线的每一水平段安装一个紧线器。

5.4.10警示牌：围栏每间隔10米设置一个。

5.4.11其他配件材料依具体情况而定。

六、主机安装与连线

6.1主机安装

将主机牢固的固定在靠近防区起始点或防区分区处，并做适当的防雨处理。也可以放在控制中心或门卫室。

6.2安装配件

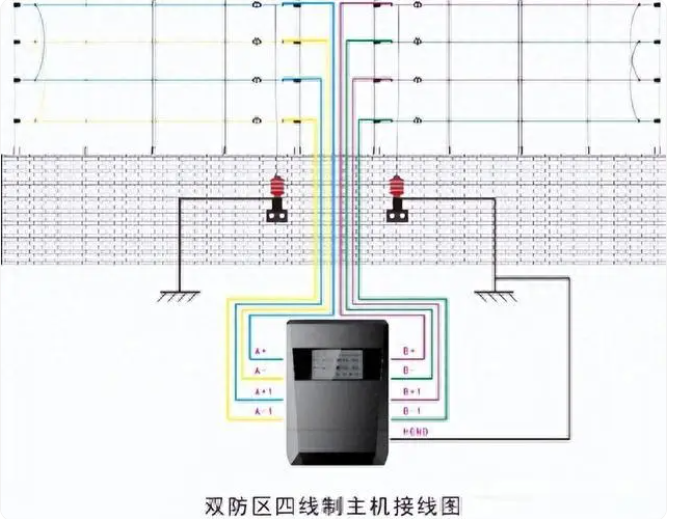

6.3主机与围栏连接图

七、主机调试与报警试验

7.1通电检查

当系统的控制器和电子围栏全部安装完成后，应进行一次全面检查。检查挂线杆是否装牢，绝缘子的位置是否正确，导线架设是否正常，地线的接地电阻是否满足要求；检查电子围栏的绝缘电阻是否满足要求；检查引向控制器的高压绝缘导线的连接是否正确，确认接线正确后，并确认所有人员已经离开周界围栏。

7.1.1打开电源开关，系统进入自检状态，并且等待充电完成（若需要学习遥控器请将学习设定键拨动到关闭上，然后按下解锁键，详情见屏幕提示）。

7.1.2完成后即高压布防状态，高低压转换开关打到高压时，主机有较强的脉冲声发出。打到低压时声音明显变小。打到自动时由键盘或计算机直接控制。

7.1.3在高、低压或自动状态下液晶正确显示。

7.1.4键盘、计算机显示与主机指示相对应。

7.1.5以上现象显示正确且无报警输出，表示系统运行正常。

7.2报警试验。

7.2.1短路：用高压绝缘线短接任意两相或对地，3秒后，主机提示短路。报警设备也会发出报警，消除触发源后，报警复位，系统恢复正常。

7.2.2断线：拔掉任意一根接线柱上的绝缘线，3秒后，主机提示断线入侵报警，消除触发源后，报警复位，系统恢复正常。

7.2.3防拆：打开主机壳，主机防拆报警。报警设备也发出报警，合上主机壳，报警复位，系统恢复正常。

7.2.4系统内部自动监控系统，当触发源消除后，报警持续10秒后，系统自动复位恢复正常。

八、 施工安装规范 及安全注意事项

9.1施工安装规范

9.1.1施工原则：

精确、严格、优质、高效。

9.1.2施工规范：

1)底座安装要坚固、水平，前后底座之间尽量保持一条直线。

2)底座安装固定，采用不锈钢膨胀螺栓或普通膨胀螺栓，为防锈和长期使用优先选择不锈钢螺栓。终端杆底座采用8mm的螺栓，中间杆底座采用6mm的螺栓。

3)围栏电线之间需保持平行等距，应为200mm±20mm。

4)围栏紧线器上下之间保持为一条竖直直线。

5)附属式安装，最上一根围栏与围墙顶端的距离不小于700mm。落地式安装，脉冲电子围栏前端的高度应不小于1800mm。

6)排PVC管时，务必保证管管之间有接头，并且用V－PVC专用胶粘结牢固。应与甲方沟通，确认采用沿墙角边缘排管或地下排管。地下排管需挖地时，应保证一定深度（40cm左右）。

7)排线时，必须保证一条线走到底，中间严格避免接头情况；尤其是地下排管时，应坚决杜绝。在购买线缆时，如果长度不够，应提早定制线缆。

8)安装避雷器时，地桩必须打入地下1.5m以下。接地电阻应小于10Ω。避雷器应安装在电子围栏的起始端，即靠近控制器的一端。避雷器的上端接电子围栏上最高的一根高压导线，避雷器的下端接埋地地线，上引线使用高压绝缘线，下引线要可靠接地。

9)墙墩之间（10m）应挂一块警示牌，以充分提醒警示。

10)485总线选用规格：RVSP2 *0.75。

11)电源线选用规格：RVV2*1.0。

12)高压绝缘线应达到耐15KV的脉冲电压。

13)若采用多防区系统，当单防区报警控制器放在室外时，必须放在不锈钢防水箱内。防水箱可挂于墙边，或在地面制作水泥地基放置。

9.2施工中应注意的其他问题

9.2.1如果墙墩较宽，应将围栏电线设计成靠近墙体中心偏外，即底座偏外安装，保证无盲区情况 下，防止从墙顶跨过围栏翻越。

9.2.2支座的打孔方向。

9.2.3脉冲电子围栏系统不能与任何其他的接地系统连接 且保持10m以上距离的独立接地。

9.2.4合金丝加长时，接头接在紧线器里或接在线线连接器里。

9.2.5本产品的电脉冲不会伤害入侵者，但应避免连带因素。为了解决这个问题，其一，在电子围栏上醒目的位置，每隔10米（或以内），挂上专用的“电子围栏，禁止攀登”警示牌。警告入侵者，切勿触及。其二，电子围栏的安装高度，应在1.8m以上，不致在无意中触及。如果电子围栏的安装高度不够高，为避免人员无意中触及，应在电子围栏的外侧或两侧安装隔离墙或隔离网。

9.2.6电子围栏的脉冲能量，有时会产生火花，为此，附近不能有可燃气体存在。

9.2.7电子围栏应与电力线路保持足够的安全距离。
